Comme promis, L’article concernant la CNC Pour la decoupe du polystirene et les dérivés :extrudé ,depron, EPP Réalisation de découpe d’aile ,de modèle indoor ailes de combats et autres PSS et aussi plein d’autre choses ,motifs de déco. lettres etc . Je n’ai rien inventé sur le principe de conception de cette machine,on trouve tout sur le net,d’autre passionnés de modélisme s’en sont chargés bien avant moi ; ( voir CNC.net ,le site d’olivier Segouin) J’ai juste modifié les points qui me semblaient difficile à réaliser sans materiels appropriés pour la fabrication, sachant qu’avec simplement une perceuse à colonne ,on peut presque tout réaliser. La réalisation de la mécanique

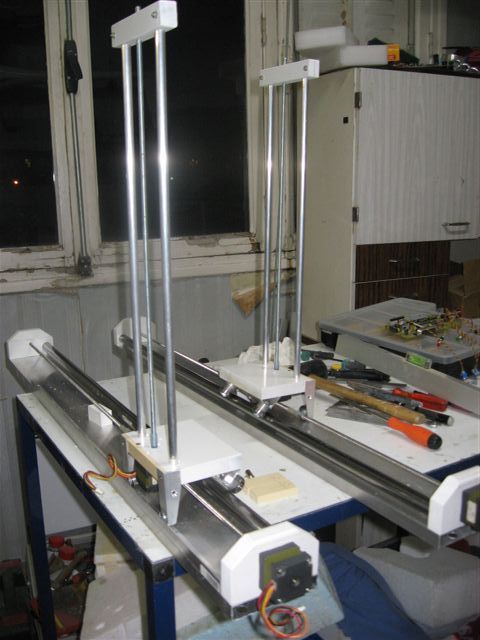

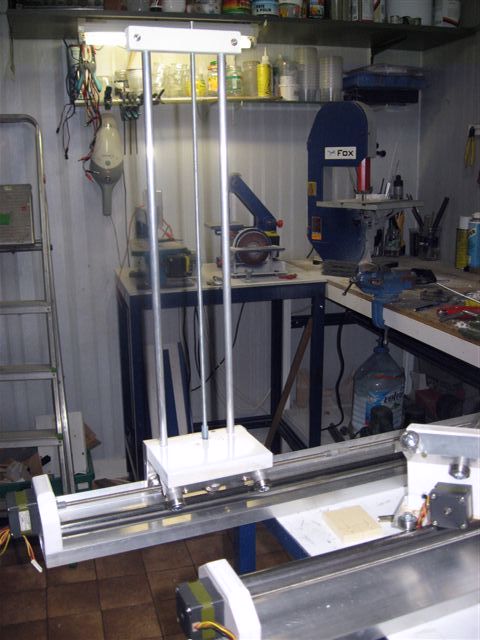

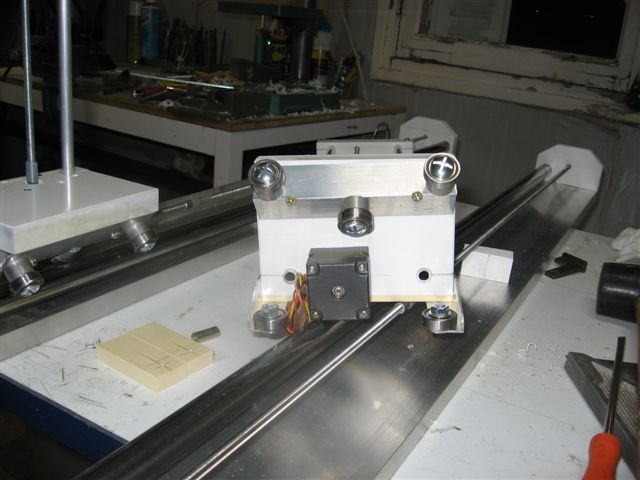

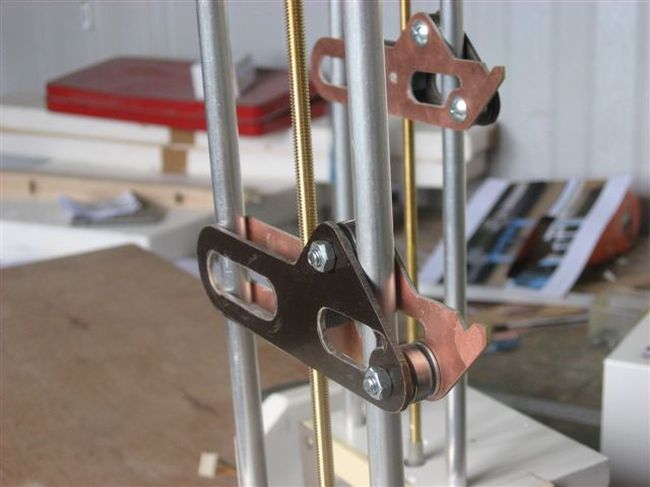

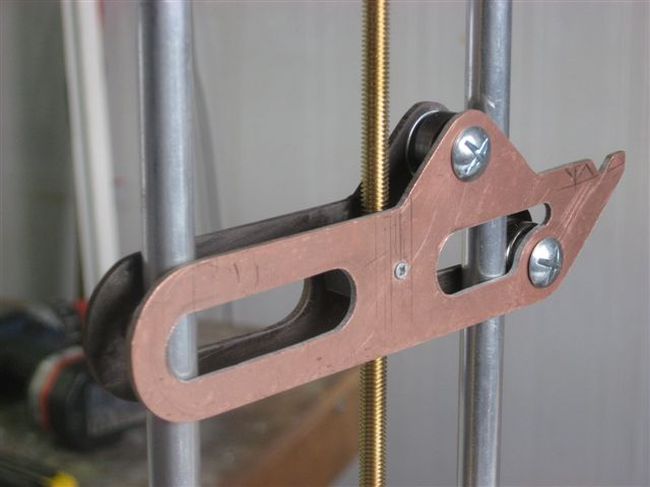

elle ne demande pas de connaissances particulieres, juste un peut d’attention et de précision pour la découpe et la préparation des éléments composant cette mecanique . Comme vous pouvez le remarquer sur les photos, ![cnc_la_suite_004.jpg cnc_la_suite_004.jpg](img/Vos_modeles/CNC_JC_Malandain/cnc_la_suite_004.jpg) Il faut réaliser 2 mecaniques une droite et une gauche (c’est comme pour les ailes ). Le principe est simple :faire avancer des chariots (axes X ) sur lesquels se trouvent les AXES Y. Le déplacement des axes se font a l’aide de moteurs pas a pas (100 pas tours) pilotés par une interface reliée a un PC. ![cnc_002.jpg cnc_002.jpg](img/Vos_modeles/CNC_JC_Malandain/cnc_002.jpg) ![cnc_la_suite_007.jpg cnc_la_suite_007.jpg](img/Vos_modeles/CNC_JC_Malandain/cnc_la_suite_007.jpg) Les moteurs sont reliés a une tige filetée ,qui en tournant, font se deplacer les chariots. Les axes X sont confectionnés avec comme support ,un rail en alu de 10cm de large confectionné avec une regle de maçon. Le guide est un tube acier de 20 mm de diametre,sur lequel vient glisser les chariots des Y ![cnc_001.jpg cnc_001.jpg](img/Vos_modeles/CNC_JC_Malandain/cnc_001.jpg) ![cnc_003.jpg cnc_003.jpg](img/Vos_modeles/CNC_JC_Malandain/cnc_003.jpg) Les axe Y son realisé avec du pvc de 15mm d’epaisseur sur lequel est fixé une corniere alu qui reçoit les 3 roulement a billes qui leur permet de se déplacer correctement, Sur les angles oposés,2 cornieres verticale recoivent 2 autres roulements pour l’alligement des chariots des Y avec la regle de maçon (les photos en parlent mieux que moi) Ensuite,sur chariots des axe Y ,il faut fixer egalement les moteurs pas a pas avec leur tige filetée et les guides de support de l’arc de decoupe Ces support, sont réalisés en epoxy cuivré de circuit imprimé d’un coté,(pour eviter que le fil de coupe en chauffant ne brule son support) et de l’autre en bakelite .les deux pièces pourrait etre réalisées en époxy . ![cnc_la_suite_006.jpg cnc_la_suite_006.jpg](img/Vos_modeles/CNC_JC_Malandain/cnc_la_suite_006.jpg) ![cnc_la_suite_010.jpg cnc_la_suite_010.jpg](img/Vos_modeles/CNC_JC_Malandain/cnc_la_suite_010.jpg) Les support de fil glissent le long de 2 tubes alu de 10mm avec 2 roulements qui viennent en appui sur un tube avec le simple poids de l’arc de découpe . Il va sent dire que tout doit etre parfaitement aligné et sans jeux ni ponts durs, car les moteurs risqueraient de perdre des pas si il devaient forcer pour faire avancer les chariots . J’ai meme été obliger de repasser toutes les tiges filetées avec une filière pour bien nétoyer l’intérieur des filets pour etre sur de ne pas faire forcer les moteurs. ![cnc_la_suite_009.jpg cnc_la_suite_009.jpg](img/Vos_modeles/CNC_JC_Malandain/cnc_la_suite_009.jpg) Le plus difficile aussi ,c’est de trouver des tiges filetée bien droite,(pas évidant dans les magasins de bricolage ) Pour les axes X j’ai choisi des tiges filetés en inox et pour les axes Y des tiges filetés en laitons ? Car les tiges filetés en acier zingué sont de tres mauvaise qualité . Pour faire avancer les chariots et les supports de fil de coupe, les tiges filetées, tournent dans une pièce en PVC taraudées au diamètre des tiges filetées. C’est le plus difficile a réaliser,car il faut etre bien dans l’axe ,et sans jeux ,ni points durs ! Mais avec un peu de patience ,tout est réalisable Voilà pour la partie mécanique.
La partie électronique : J’ai acheté tous les composants chez un détaillant de pièces électronique (CONRAD pour ne pas le nommer) et le circuit imprimé a été réalisé par un copain du treprort (le proprietaire du pilatus B4 ,certain connaissent ) je ne suis pas équipé pour fabriquer ce type de matériel. je me suis tourné vers lui, car il faut aussi programmer l’eprom qui gère l’interface, et ça, je ne sait pas faire . ![cnc_la_suite_012.jpg cnc_la_suite_012.jpg](img/Vos_modeles/CNC_JC_Malandain/cnc_la_suite_012.jpg) On peut aussi acheter cette interface toute faite , programmée et testée.

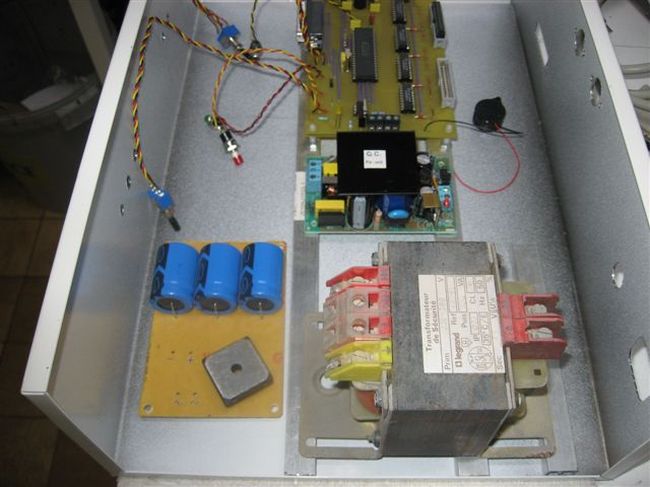

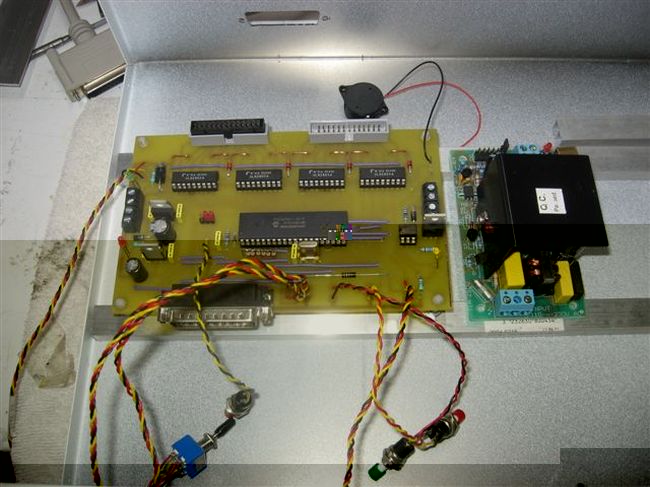

![cnc_la_suite_011.jpg cnc_la_suite_011.jpg](img/Vos_modeles/CNC_JC_Malandain/cnc_la_suite_011.jpg) ![cnc_la_suite_013.jpg cnc_la_suite_013.jpg](img/Vos_modeles/CNC_JC_Malandain/cnc_la_suite_013.jpg)

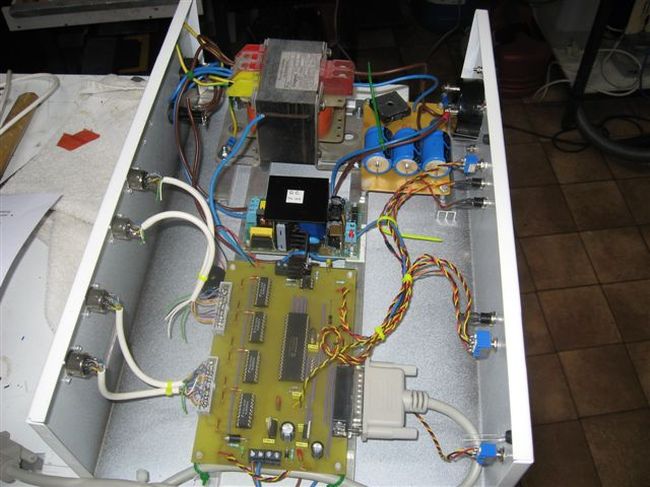

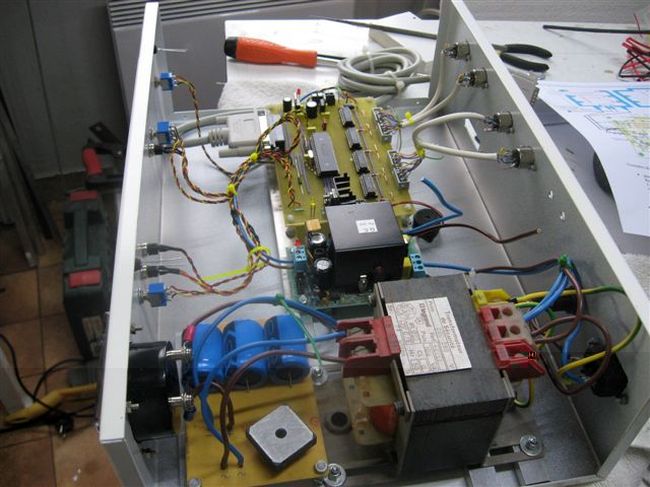

J’ai fabriqué une alimentation pour la chauffe du fil en 24 volts/100VA redressé et une autre pour l’alimentation de l’interface et des moteurs ( 15v) ![cnc_la_suite_015.jpg cnc_la_suite_015.jpg](img/Vos_modeles/CNC_JC_Malandain/cnc_la_suite_015.jpg) ![cnc_la_suite_016.jpg cnc_la_suite_016.jpg](img/Vos_modeles/CNC_JC_Malandain/cnc_la_suite_016.jpg) Le tout monté dans un coffret métalique ,avec les voyants et inters qui vont bien

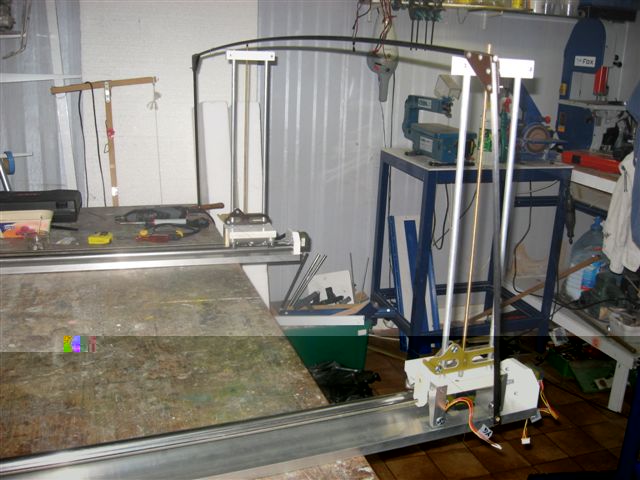

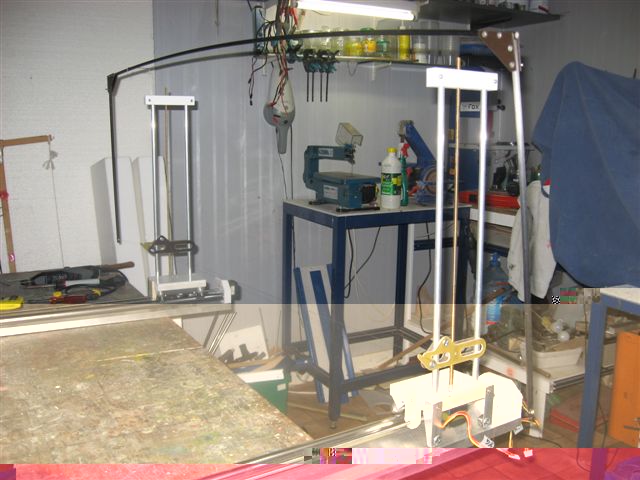

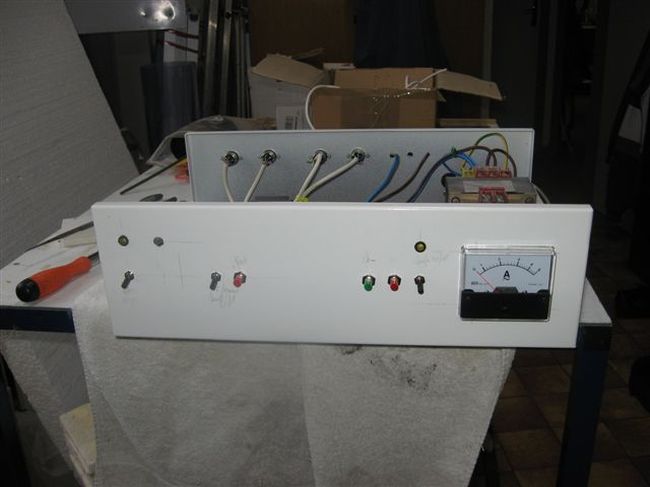

![cnc_la_suite_014.jpg cnc_la_suite_014.jpg](img/Vos_modeles/CNC_JC_Malandain/cnc_la_suite_014.jpg) C’est pareil que pour la mécanique, Pas compliqué du tout, juste de l’ordre et etre minutieux ,il n’y a pas besoin d’etre électronicien . L’arc de découpe Il doit ètre très léger ,toujours pour ne pas faire forcer les moteurs ![cncarc_de_decoupe_001.jpg cncarc_de_decoupe_001.jpg](img/Vos_modeles/CNC_JC_Malandain/cncarc_de_decoupe_001.jpg) ![cncarc_de_decoupe_002.jpg cncarc_de_decoupe_002.jpg](img/Vos_modeles/CNC_JC_Malandain/cncarc_de_decoupe_002.jpg)

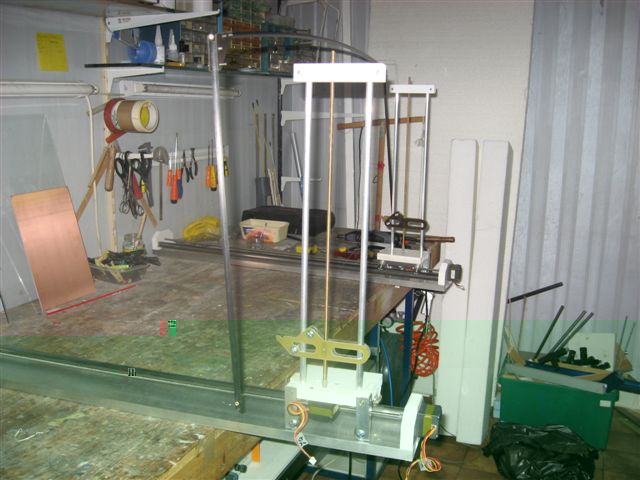

Je l’ai réalisé avec du tube carbone de 8mm dans lequel j’ai emboité a chaque extrémité 5cm de rond de hetre pour pouvoir percé sans que le tube ne s’éclate, ensuite ,j’ai confectionné 4 angle en bakélite que j’ai fixé avec des vis de 3mm pour pouvoir raccorder les bras de l’arc. Au bout de chaque bras, j’ai percé et inséré un petit tube laiton pour le passage du fil. Le fil est juste tendu par la flexion du tube carbone .le tout pèse 105gr
![cncarc_de_decoupe_003.jpg cncarc_de_decoupe_003.jpg](img/Vos_modeles/CNC_JC_Malandain/cncarc_de_decoupe_003.jpg)
![cncarc_de_decoupe_004.jpg cncarc_de_decoupe_004.jpg](img/Vos_modeles/CNC_JC_Malandain/cncarc_de_decoupe_004.jpg)
Voilà pour la partie mécanique et électronique Pour la gestion de l’interface ,un simple PC avec Windows 95 ou 98 suffit largement Il suffit d’acheter le logiciel, toujours sur CNC.net . GFMC PE , por W ;95 et 98 ou GFMC PRO pour Windows XP Il existe aussi un logiciel gratuit et très bien fait, JEDICUT toujours sur le net . Il ne me reste plus qu’a faire les rallonges et connectique pour relier les moteurs de la mécanique avec l’interface . Bientôt les essais, je vous ferais d’autre photos quand ce sera terminé et une petite vidéo avec la machine en action . Si vous avez des questions ou sugestions, n’hésitez pas . Jean claude |
