Radio - Emetteur Turnigy 9X 9CH

Emetteur Turnigy 9X 9CH
Par MisterWeb, le 18/09/2011.


La  main-gauche_small.jpg indique un lien....


C'est pendant mes vacances d'été 2011, merci le mauvais temps,  que je suis tombé sur les premiers articles concernant cette radio Chinoise "low cost".

Tout de suite, le projet m'a enthousiasmé par son aspect "Open source".... On pouvait lire que c'était une bonne radio avec une électronique simple et fonctionnelle, mais que le logiciel qui l'animait était pauvre et surtout "buggé" dans certaines de ces fonctions ! Pas vraiment encourageant allez-vous me dire ? Attendez la suite....
Pour essayer de remédier à ces problèmes, 3 équipes différentes s'étaient lancées dans le projet fou de réécrire le firmware (programme interne), afin de tenter de tirer la quintessence de cette électronique que nos amis Chinois avaient eu la bonne idée de ne pas protéger...

Il ne m'en fallait pas plus pour que je me lance dans l'aventure... Aujourd'hui, après 2 mois de lecture, de recherche et de bricolage, ma première radio a mis en l'air son premier modèle en l'occurrence mon Blizzard (MPX)...
Eh bien, croyez-moi ou non, la première impression cet après-midi pluvieux sur le terrain de Senlis a été un sentiment d'absence....de brin d'antenne et par la même de brin de laine qui me servait de manche à air... Mais revenons, si vous le voulez bien au début de l'histoire.

 - Matériel nécessaire:
Après avoir été convaincu par mes débuts de lecture, je décide donc de commander le matériel nécessaire à la réalisation du projet. Il me faut donc:


main-gauche_small.jpgmain-gauche.jpegUn émetteur Turnigy 9x, ça tombe bien il est dispo par  exemple chez HK en mode 1 ou 2... Ca ne durera pas !
On le trouve aussi entre autre chez Eurgle (R2Hobby) et même chez Jamara ;)

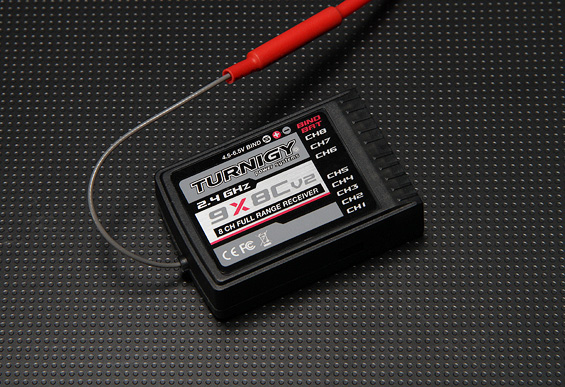

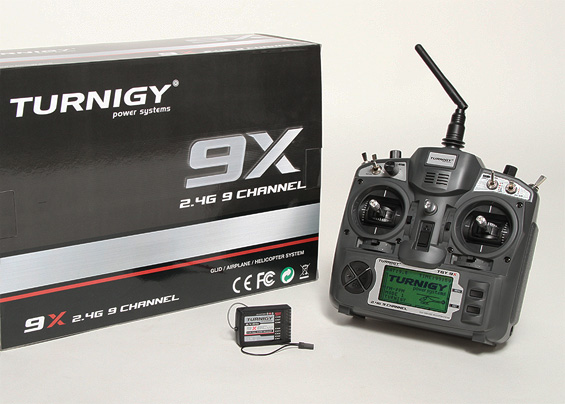

L'émetteur arrive bien protégé dans une belle boîte, il est livré avec un récepteur 8 voies caractérisé par son antenne cuivrée entouré d'un morceau de gaine thermo.

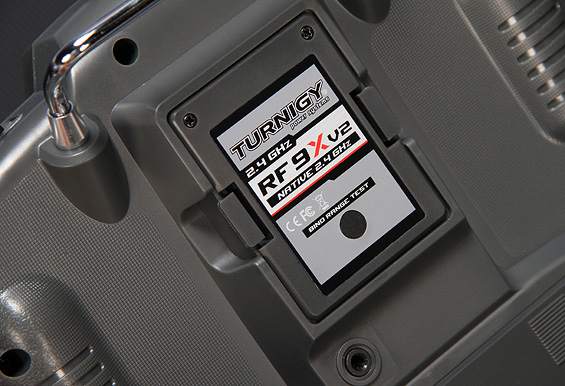

Le module 2,4Ghz qui est fourni est au format JR. Il est un p'tit peu particulier puisque l'antenne qui est sur le boîtier  est reliée au module par le câble d'antenne. En théorie, il ne peut donc pas être remplacé, sauf à le couper et à déplacer l'antenne sur le module, ce que j'ai fait ultérieurement mais qui n'est pas indispensable.
Ne vous attendez à rien de plus, vous ne trouverez rien. Pas de doc ni en Anglais et encore moins en Français...
modulet9.jpg   recepteurt9.jpg

main-gauche_small.jpgUn lipo 3S à faible courant de décharge pour alimenter la bête. Je ne récupérerai que la connectique du porte pile inclu à la radio...

Edit 01/2012: Il est préférable de s'orienter vers un accu 1800mA LIFE(HK) dont la tension est de 9,9 au lieu de 11,1V Ce qui est peut élevé pour le régulateur de l'émetteur.

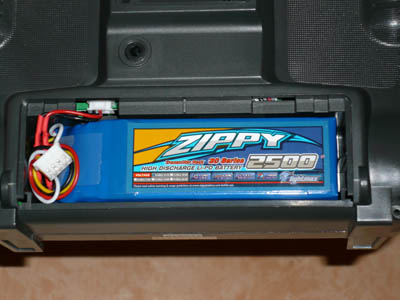

Le fond du compartiment a été garni d'un peu de mousse dense afin d'éviter que le lipo se ballade.

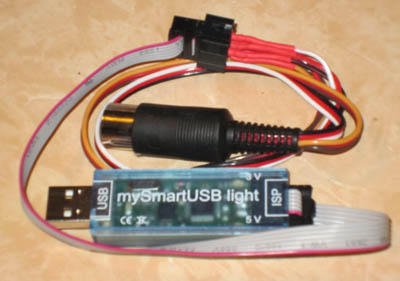

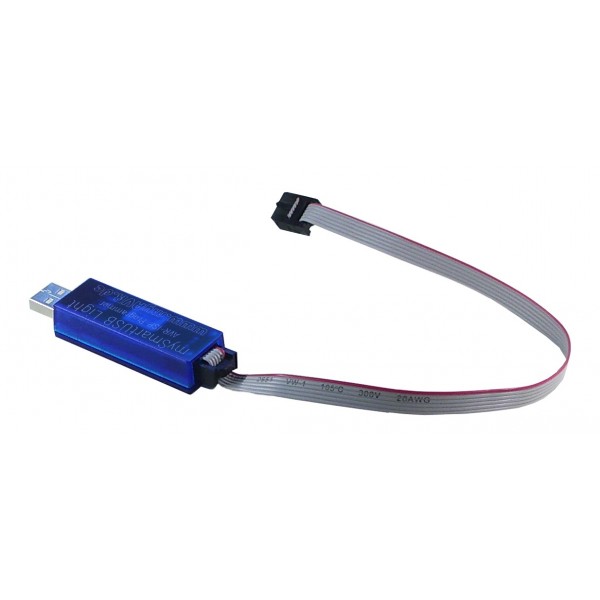

  main-gauche_small.jpgUn programmateur USB d'eprom chez Devtronic pour accéder aux entrailles de la radio, changer le firmware et surtout envoyer ses réglages effectués sur l'ordinateur vers la radio, car c'est là une des fonctions géniales de cet ensemble...

compart_alim.jpg   mysmartusblight.jpg
- Edit le 09/11/2011:

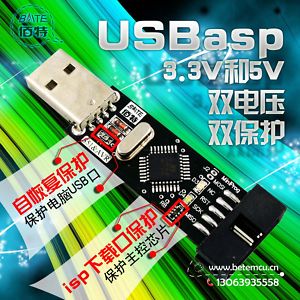

Un programmateur similaire au modèle Devtronic est actuellement main-gauche_small.jpgdisponible en Chine ici.... (Je me peux pas m'engager sur la pérennité du lien...)

Il m'a coûté 4 dollars US et est, au moment ou j'écris ces lignes sur la route de la maison... Je peux donc rien en dire de plus pour le moment.

Toutefois, vous trouverez quelques informations complémentaires
main-gauche_small.jpgsur ce site...

Il semble qu'à ce tarif, il soit fourni sans nappe de liaison....


Ajoutons à cette liste une connectique 6 broches minimum, mâle coté programmateur et femelle côté radio, je choisis le "Din" car j'en ai en stock (sinon => Conrad). Enfin, me concernant, il faudra penser au pupitre, et pour finir, j'aurai besoin de manches longs...
Le reste, à savoir les docs, les logiciels, le firrmware alternatif et surtout les infos, on les trouves sur Internet, mais on y reviendra aussi en temps utile.

- Passons à la modification de l'émetteur:

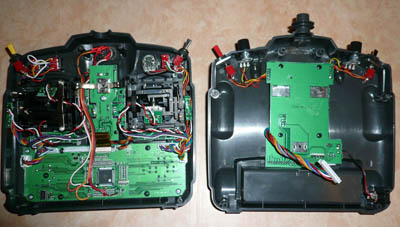

int_2_parties.jpg   L'idée est donc de pouvoir 'pomper' le firmware livré en standard afin de le remplacer par un firmware alternatif.

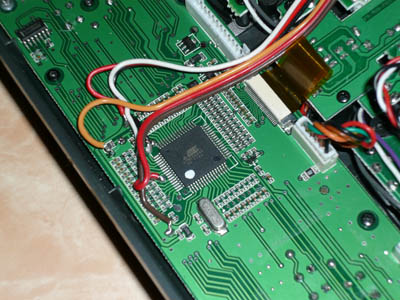

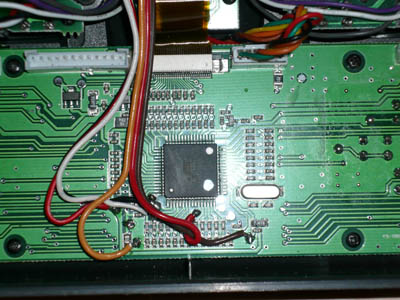

Pour se faire il suffit de souder 6 fils à des emplacements précis, prévus sur la carte mère et de relier le tout à la connectique de transfert. Ce qui est chouette, c'est que sur cette version, nos amis Chinois ont tout prévu en laissant sur la carte mère des plots ou il suffit de déposer une goutte de soudure afin de raccorder les fils de liaison. C'est enfantin pour qui maîtrise la soudure et n'est pas trop bourin ;)
Puis les fils sont reliés à la prise DIN (toujours en respectant l'ordre établi).
interieur_carte.jpg   interieur_carte1.jpg

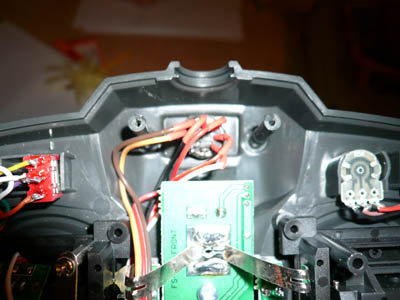

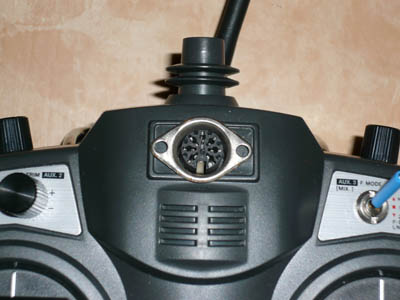

detail_din.jpg   detail_din1.jpg
On raccorde alors au programmateur la DIN male qui servira d'interface.

Vient maintenant le moment du choix du firmware alternatif que l'on va installer. Deux sont très populaires
main-gauche_small.jpgTh9x et main-gauche_small.jpgEr9x. Le dernier main-gauche_small.jpgRadioClone est moins connu. Pour tout vous dire, j'ai un peu suivi le troupeau et j'ai choisi ER9x qui est tiré de Th9x (open source...) Il a l'énorme avantage d'être accompagné d'un logiciel PC très puissant j'ai nommé main-gauche_small.jpg"eePe" le magnifique. Er9x dispose d'une énorme communauté et Mr Erez bosse comme un fou sur son projet. Imaginez-vous que le firmware en est, à l'heure ou j'écris ces lignes à sa version R444...

Le logiciel eePe a aussi l'énorme avantage de disposer d'une distribution en Français ce qui simplifie grandement les choses.
Ah, puisque j'évoque le sujet,  pour les "affolés" de l'anglais (dont je suis), les navigateurs modernes (Firefox ou mieux encore Google Chrome) disposent de fonctions de traduction en Français qui permettent de comprendre le nécessaire... D'autre part, j'ai trouvé toutes les informations et l'aide nécessaire en Français sur l'excellent forum Modélisme.com. Les liens utiles seront d'ailleurs ajoutés à la fin de cet article...

Après l'installation du logiciel eePe sur l'ordinateur, la première opération consiste à sauvegarder le firmware originale de la radio. Il sera conservé en lieu sur au cas ou...
Cette première opération permet aussi de tester notre bric

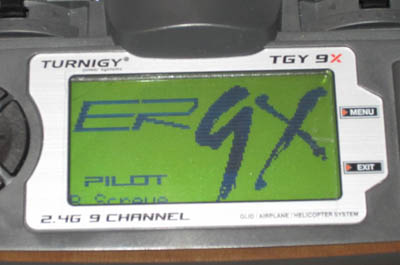

olage. Dans mon cas tout a fonctionné du premier coup... Après sauvegarde j'ai donc injecté le firmware alternatif. A l'allumage l'émetteur montre son nouveau visage: Je dispose maintenant de 15 mémoires de modèles et de ....16 voies !
Ajoutons à cela des fonctions de programmation puissantes et une ergonomie , via le logiciel, dignes des radios haut de gamme et vous commencer peut-être à comprendre l'intérêt de l'opération...

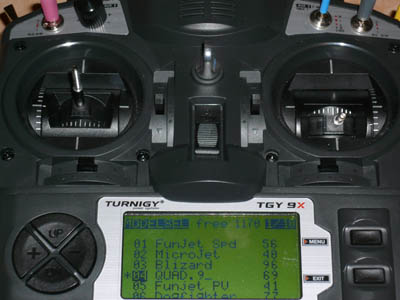

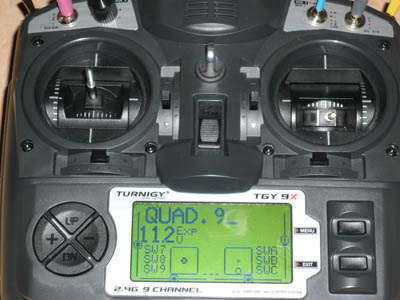

affich_accueil.jpg affich_modele.jpg

- Le logiciel eePe:
Je vais maintenant vous présenter en images le logiciel eePe qui aide grandement à comprendre la philosophie de programmation de la radio. Au début on l'utilise beaucoup même pour des programmations simples, il est en effet beaucoup plus intuitif qu'en passant par la radio, mais très vite on se lance à travailler directement sur la radio. Ce qui est important, c'est d'assurer une synchronisation régulière car ce qui est fait sur la radio n'est pas dans le logiciel et ce qui est fait dans le logiciel doit être envoyé dans la radio. Notez qu'avec le logiciel, le nombre de modèles est illimité puisque l'on peut disposer d'autant de lots de 15 modèles que l'on veut....

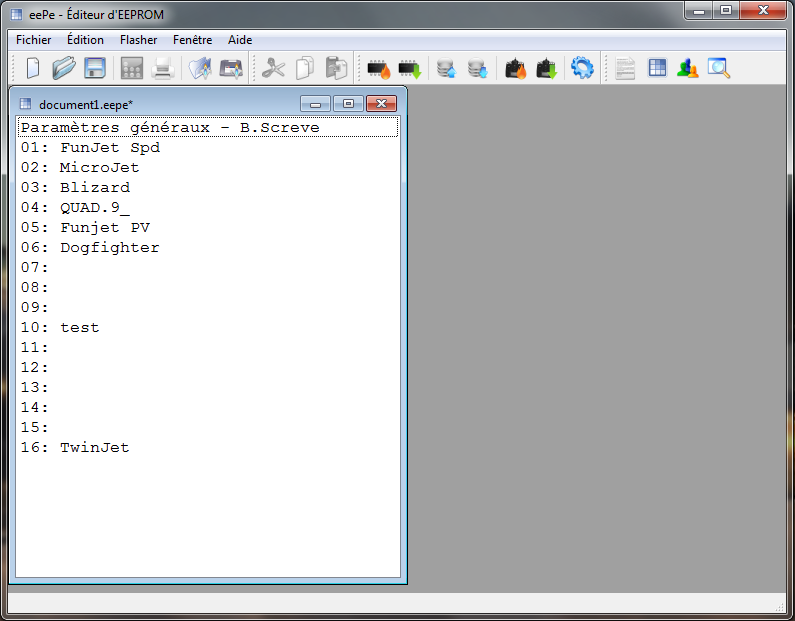

Voici donc ma première liste de 15 modèles (en cours de migration du 41 Mhz):

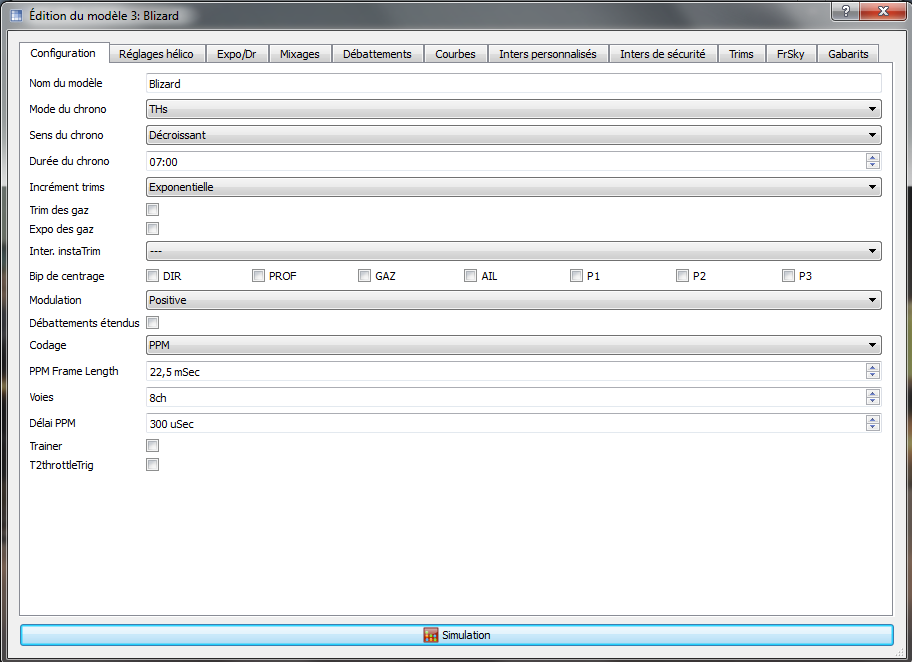

En cliquant sur un modèle, on l'édite et on a donc accès à une foultitude de réglages organisés sous forme d'onglets:

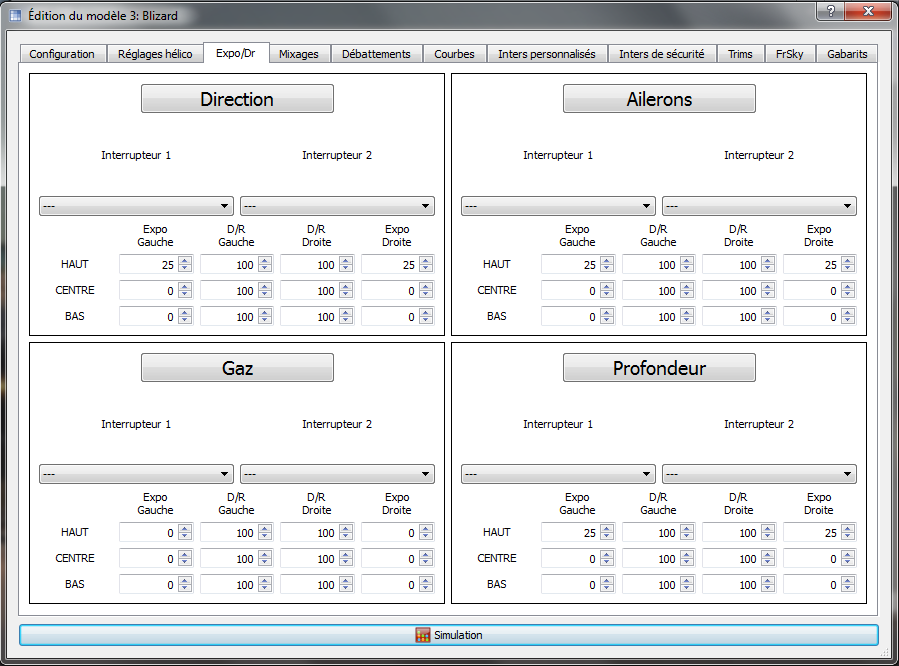

Je vous passe l'onglet  'Réglages hélico' et nous voici dans l'onglet 'Expo/DualRate'. Comme vous pouvez le constater les possibilités sont très étendues...

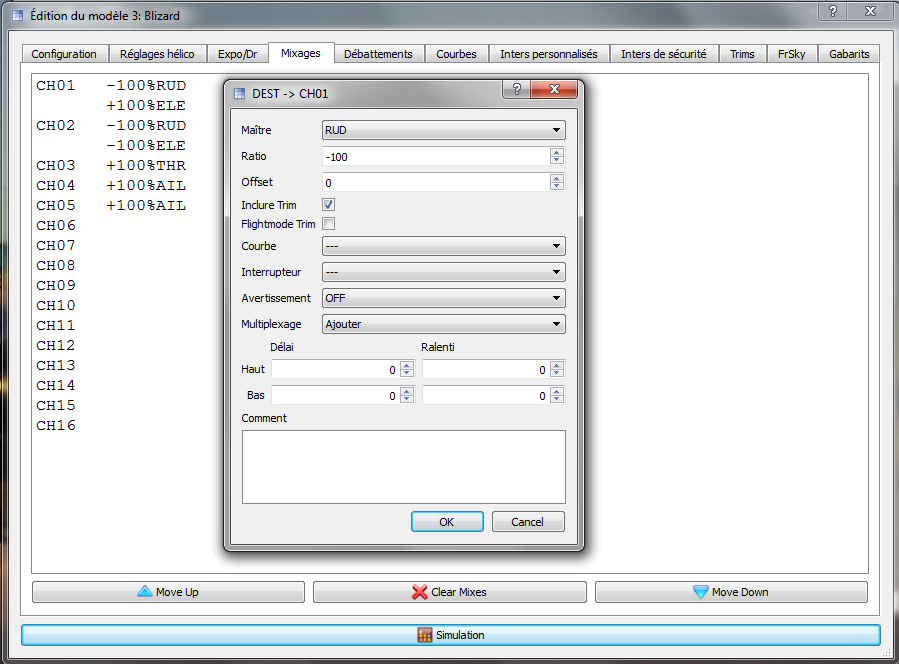

L'onglet 'Mixages' et son module 'édition' qui permet de faire tout et bien plus encore sur chacune des voies:

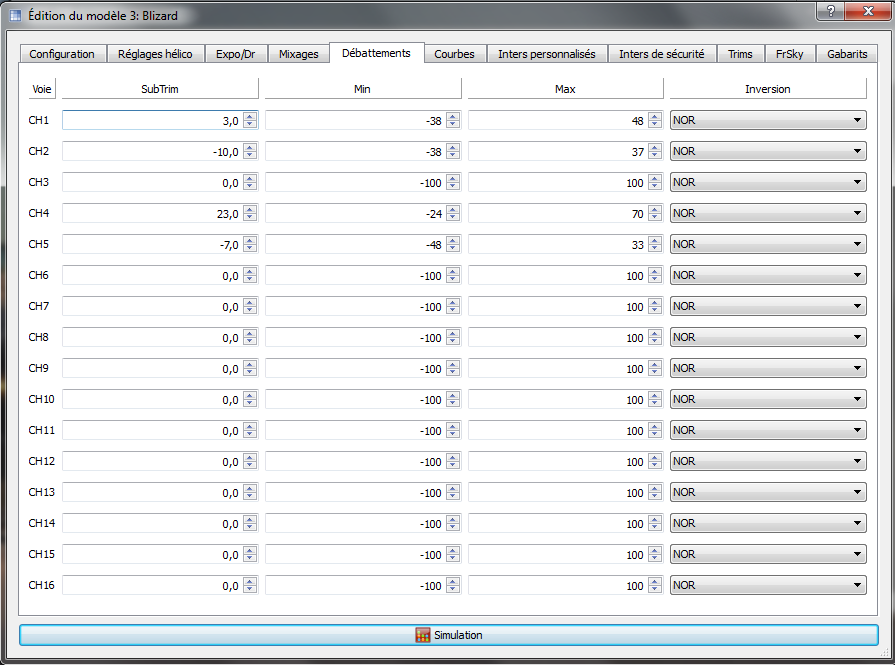

L'onglet 'débattements' qui se passe de commentaires:

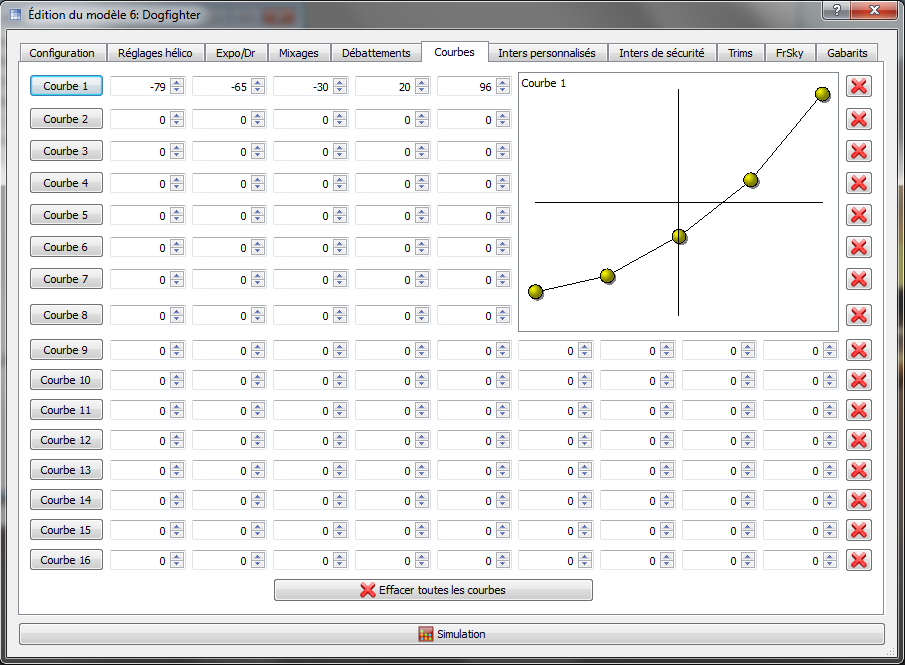

L'onglet 'courbes' pour les obsédés..... de la précision:

Je vous passe quelques onglets à savoir les inters personnalisables, les inters de sécurité, les trims, l'onglet FrSky qui est réservé aux possesseurs de ces modules équipés télémesure et enfin les gabarits qui sont des pré-programmations à destination de vos modèles. A l'occasion, revenez, j'aurai certainement inséré les copies manquantes.

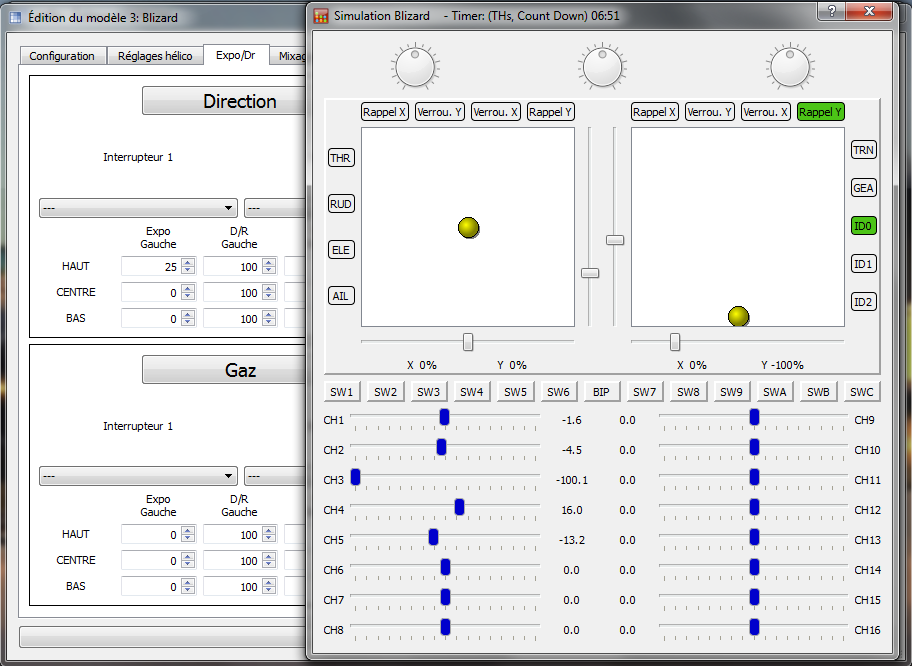

Je ne peux  pas finir cette présentation du logiciel eePe sans parler du bouton présent  en bas sur tous les onglets à savoir le mode 'Simulation':
Ce mode permet tout simplement de valider tous les réglages en autorisant la visualiser les différentes voies en fonction des manches ou des inters actionnés à la souris.... Tout simplement génial !

Voilà, lorsque je vous aurai dit que je n'ai pas encore dépassé les 100$ d'investissement, j'espère que vous finirez d'être  convaincus...

- Un p'tit mot sur les récepteurs:
Actuellement, il existe 3 types de récepteurs qui couvrent de mon point de vue l'ensemble des modèles (en tout cas les miens):
- 8 voies à 8.99$ chez HK (
celui fourni avec la radio)
- 6 voies à 9.35$ cher R2..
- 3 voies à 5.98$ chez HK

Avec des tarifs tels que ceux là, il y a de quoi équiper tous ses avions rapidement....

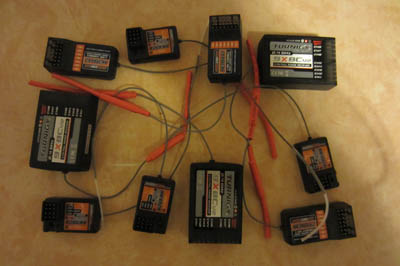

Hk propose donc des 8 voies sous la marque Turnigy et des 3 voies sous la marque HobbyKing. Le marchand "R2Hobby" propose lui des 6 voies...

- Un pupitre pour la T9X:
Maintenant que la partie technique est réalisée, je vais pouvoir me pencher sur l'aspect fonctionnel. Cette émetteur est de type "pilotage pouce" alors que je suis un adepte du pilotage pupitre que je considère comme plus précis. Je me suis donc mis à la recherche d'un pupitre.

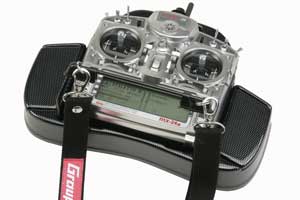

En examinant la forme du boitier, on remarque des similitudes avec les boîtiers Gropif Mx12/16 mais aussi avec les ensembles Spectrum. Tout ceci est confirmé sur les forums...
C'est donc  avec ces critères que j'ai effectué mes recherches sur la toile...

Les résultats obtenus ne sont pas nombreux: On trouve "d'horribles" pupitres simili carbone à des tarifs proches de 70 euros...

Et puis en persévérant j'ai réussi à découvrir ce que je considère comme la perle rare, et pour cause ! On la trouve par l'intermédiaire d'un site bien connu pour ses enchères...

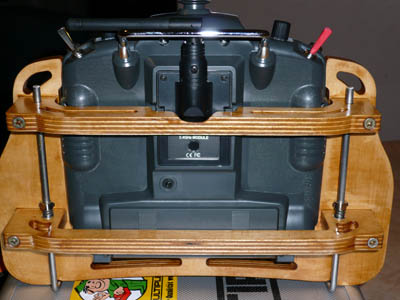

Notre petit artisan est basé en Autriche et propose pour 30 euros livré un pupitre en CP aviation de 10mm dont la découpe est exemplaire. Les 3 éléments de bois sont à assembler selon un plan fourni. Ils sont accompagnés de tous les accessoires y compris de 2 cordes à piano en L qui assureront la fixation de la sangle de cou (non fournie). 'Au repos', ce système d'accroche est rétractable sous le pupitre.

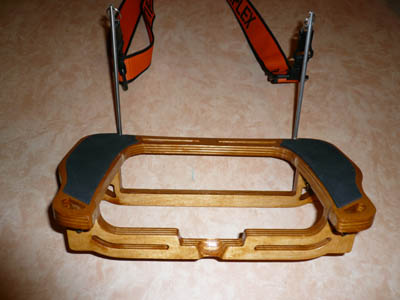

pupitre4.jpg   vue_dos.jpg

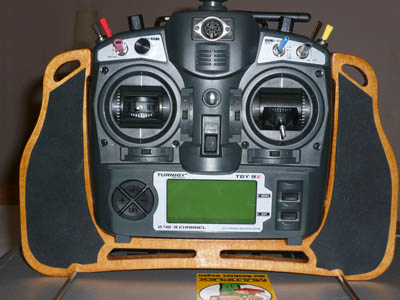

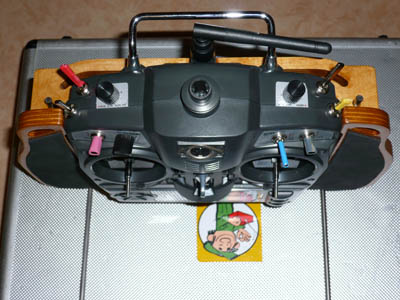

vue_face1.jpg   vue_dessus.jpg
Les reposes poignet sont réalisés dans de la mousse dense de 1,5mm servant à gaîner les wishbones (nautisme). Dernier détail, je me suis empressé avant montage de prendre les empreintes de ce pupitre....

- Remarques:
* Le module 2,4Ghz est donc au format JR et peut être remplacé par tout module au format JR (Assan, FrSky,...) sous réserve de prévoir les RX compatibles...

- Edit le 26/09/11:
Je viens d'achever le flashage (remplacement du firmware) de mon second émetteur. Tout s'est très bien passé et toujours du premier coup !
Ce second émetteur servira pour l'écolage.

- Edit le 09/10/2011:
Lors de la rédaction de cet article, je suis volontairement resté flou sur les détails d'implantation des câblages supplémentaires de la carte mère. Ceci afin de ne pas trop vous mâcher le travail.
Maintenant, devant le succès de l'article, je peux proposer aux plus" bourins" ;) mes services de soudeur... Tout ceci n'ayant pas pour but de m'enrichir mais simplement de faire découvrir  ce matériel. Maintenant, si vous voulez donner une p'tite pièce, je suis certain que le club acceptera votre contribution ;) En tout état de cause, vous savez ou me trouver...
- Edit le 30/10/2011:
Attention: Ne pas faire de mise à jour du firmware de la radio car vous allez perdre tous les réglages des modèles et ne pourrez même plus ré-injecter une sauvegarde. Je cherche la solution...

- Edit le 09/11/2011:
Voir au début de l'article: ajout d'une référence de programmateur...

 - Liens utiles :
Modélisme.com: L'émetteur T9X en général (à partir de la page 46 avant il est question de la V1): main-gauche_small.jpgC'est ici...
Modélisme.com: L'émetteur T9X et les modifications possibles et nécessaires:
main-gauche_small.jpgC'est ici...
Modélisme.com: L'émetteur T9X et les firmwares alternatifs:
main-gauche_small.jpgC'est ici...
La doc de la radio en Français:
main-gauche_small.jpgC'est ici...
La page du firmware alternatif Th9x:
main-gauche_small.jpgC'est ici...
Celle du firmware que j'ai choisi, à savoir Er9x:
main-gauche_small.jpgC'est ici...
La page relative au logiciel eePe:
main-gauche_small.jpgC'est ici...
La boutique Ebay du pupitre:
main-gauche_small.jpgC'est ici...



Voilà, c'est fini... Merci de m'avoir lu jusqu'au bout. Merci surtout à tous les contributeurs du forum Modelisme.com qui m'ont supporté et aidé...
Si vous avez des remarques ou des question, n'hésitez-pas, vous savez ou me trouver. D'autre part, un petit commentaire fait toujours plaisir... Pensez-y !

J'espère que cet article vous aura passionné autant que je le suis vis à vis de cette radio. Qu'il vous aura peut-être donné envie comme moi de franchir le pas. Enfin, et même si ce choix n'est pas que financier, si je ne devais faire qu'une seule remarque désobligeante, elle serait à l'encontre de 'Messieurs' Futaba, Graupner, Multiplex ou encore Hitec:
